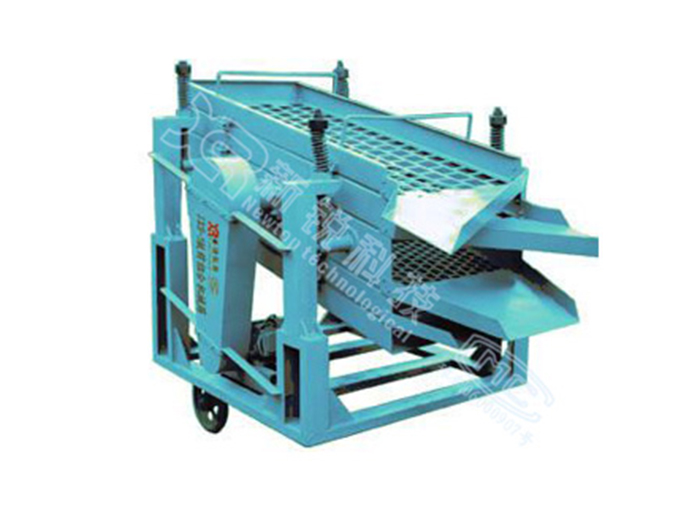

JXS-5鼓前組合機械篩產品說明：
一、用途和使用范圍：
焦炭鼓前分組機械篩，主要用于冶金煉焦組成（25～40mm、40～60mm、60～80mm、＞80mm）及焦末含量的測定。它可以替代手工篩，達到減輕勞動強度、提高焦末含量的檢測準確性、消除人為誤差的設備。該機械篩采用優化設計，使其結構緊湊，操作簡便，運行可靠，其技術性能符合GB/T2005-94要求。
二、主要技術規格：
篩板規格：80x80 60x60 40x40 25x25
層數：4層
篩體傾角：11.5°
激振幅度：6～8mm
電 機功率：0.75kw
機器重量：600kg
外形尺寸：2300x1340x1310mm
三、結構概述：
該機有機架、動力部分、減速部分、減震部分、篩分部分等組成。機架由多種型鋼焊接而成，主要起到支撐各部件的作用。當接通電源后，電機旋轉并通過三角皮帶帶動具有偏重機構的飛輪轉動，由于偏重機構的作用，篩體以設計的振幅和激振力工作，物料在震動中完成分組篩分過程。根據工作的需要，該機可以連續不斷地工作。
為了使機器穩定，提高激振力，同時減少因激振力給機器帶來的破壞，控制噪音，機器設計有減震機構。
篩分部分設計為四層五級篩板，篩板全部為方孔，一層為80x80毫米、二層為60x60毫米、三層為40x40毫米、第四層為25x25毫米。篩體為鋼板焊接而成。
四、安裝試車與使用：
該設備可以安裝在混凝土地基上，也可以放在平坦的地面上，同時要有防止因機器工作產生的震動而引起的機器位移措施。并要有避雨設施，盡可能不漏天安裝使用。室內安裝應考慮維修方便，機器與其他設備配合使用時須從方便生產、有利作業的方面統籌安排。
設備安裝完畢后，如安裝在混凝土地基上，要超過混凝土凝固期，方可試車。試車前要再檢查一遍所有螺栓是否擰緊，各連接部件是否可靠接觸，然后先用人力轉動皮帶，使機器運轉五轉以上，確認運動無阻礙時，即可進行通電試車，空機試驗30分鐘以上，觀察機器無沖擊、無雜音、機件無松動、各軸承溫升低于65℃，若發現以上故障，立即停機檢修。確認運轉正常后，即可進行負荷運轉。試運轉三個周期后，可進入正常生產使用。
五、操作使用和注意事項：
操作順序：
1、使用時應先啟動機械篩，當達到正常振幅時，再將試樣加入到機械篩上層的后端部。該機可以連續給料，連續工作。
2、每層物料都從各自的物料口收集，當篩孔卡焦影響篩分效果時，可從篩體側面除掉。
3、篩分結束后，應先停止給料再停機，然后對物料分級稱重。
該機屬于強震動機械，每班須檢查各部連接件是否松動、減震彈簧有無折斷、篩板有無松動現象。發現異常，立即排除。電器部分有可靠的接地裝置。每月測量一次篩孔尺寸，發現超出規定的立即更換。
